المسح الضوئي إلى BIM

التقاط بيانات «حسب التنفيذ» عالية الدقة لنظام BIM في غضون ساعات بدلاً من أيام

الحصول على مجموعة بيانات أكثر شمولاً وتجنب عمليات إعادة النظر المكلفة


تعتمد صناعة البناء على نمذجة معلومات البناء (BIM) 3D لتخطيط المباني والبنية التحتية وتصميمها وبنائها وإدارتها. ومع ذلك، فإن طرق جمع البيانات التقليدية، مثل المسح بالليزر الأرضي (TLS)، قد تستغرق وقتًا طويلاً وتتطلب جهدًا كبيرًا.

بفضل تقنية المسح المتقدمة 3D LiDAR من شركة Emesent، أصبح التقاط حالة المبنى كما هي عند الانتهاء من البناء لتحويلها إلى نماذج BIM تفصيلية أسرع وأكثر كفاءة من أي وقت مضى. يوفر هذا النهج المبسط بيانات محدثة وعالية الدقة في جزء بسيط من الوقت — مما يتيح إجراء عمليات مسح أكثر تواترًا، وتتبع التقدم في الوقت الفعلي، واتخاذ قرارات أفضل على مدار دورة حياة المشروع.

الطرق التقليدية قد تبطئ من وتيرة العمل

تتطلب طرق المسح التقليدية، لا سيما المسح بالليزر الأرضي (TLS)، عمالة مكثفة وتستغرق وقتًا طويلاً — خاصةً في المباني المعقدة أو مشاريع البنية التحتية التي تتطلب إعدادات متعددة. وهذا لا يؤدي فقط إلى ارتفاع التكاليف أثناء التقاط البيانات ومعالجتها لاحقًا، بل يحد أيضًا من القدرة على إجراء عمليات مسح متكررة بما يكفي لتتبع التقدم بشكل فعال. ونتيجةً لذلك، يصبح الحفاظ على توأم رقمي حي أمرًا صعبًا في عالم البناء سريع الوتيرة. يتطلب التقاط البيانات بدقة تدريبًا متخصصًا وخبرة، مما يزيد من تعقيد المشروع. علاوة على ذلك، في حين أن المسح بالليزر الأرضي (TLS) يوفر بيانات عالية الدقة 3D ، غالبًا ما يحتاج إلى استكماله للوصول إلى المناطق المخفية أو التي يصعب الوصول إليها. كما أن الظروف البيئية مثل الطقس والإضاءة والعوائق المادية يمكن أن تؤثر سلبًا على جودة المسح.

يُزيل المسح الضوئي عبر الهاتف المحمول باستخدام تقنية « SLAM » الوقت اللازم للإعداد والعوائق المتعلقة بالمهارات التي تفرضها تقنية TLS، دون التنازل عن الدقة التي تعتمد عليها مخرجات نموذج المعلومات الإنشائية (BIM).

حل Emesent

Emesent GX1 يجمع بين سرعة المسح المتنقل والدقة الشاملة الموثوقة والقابلة للتكرار، مما يتيح لك تسجيل حالة المبنى كما هي (as-built) لنظام BIM بشكل أسرع دون المساس بجودة النماذج التي تعتمد عليها. وبفضل دقة شاملة تتراوح بين 5 و10 ملم، ونظام RTK المدمج، وأربع كاميرات بدقة 20 ميجابكسل تلتقط صورًا بزاوية 360 درجة، Emesent GX1 يوفر سحابة نقطية عالية الدقة مع السياق البصري الذي تحتاجه فرق BIM.

قم بنشر GX1 على حقيبة ظهر للمساحات الداخلية والأرضيات الضيقة، أو على عمود مسح للمعالم العلوية والمرتفعة، أو على حامل مركبة للمواقع الكبيرة والمساحات الخارجية. Emesent يواصلSLAM رسم الخرائط بدقة في الأماكن التي ينقطع فيها إشارة GPS، بدءًا من الطوابق السفلية وغرف المرافق وصولًا إلى المواقع الحضرية المكتظة.

تتم المعالجة عبر Aura باستخدام نظام مرجعي جغرافي مرن: تقنية RTK المدمجة في الميدان، أو تقنية PPK في المكتب، أو باستخدام أهدافك ونقاط التحقق الخاصة بك. ثم تُنقل سحب النقاط والصور إلى أدوات BIM التي يستخدمها فريقك بالفعل، بما في ذلك Autodesk Revit وBentley Systems وTrimble Business Center وTekla Structures عبر Trimble Connect.

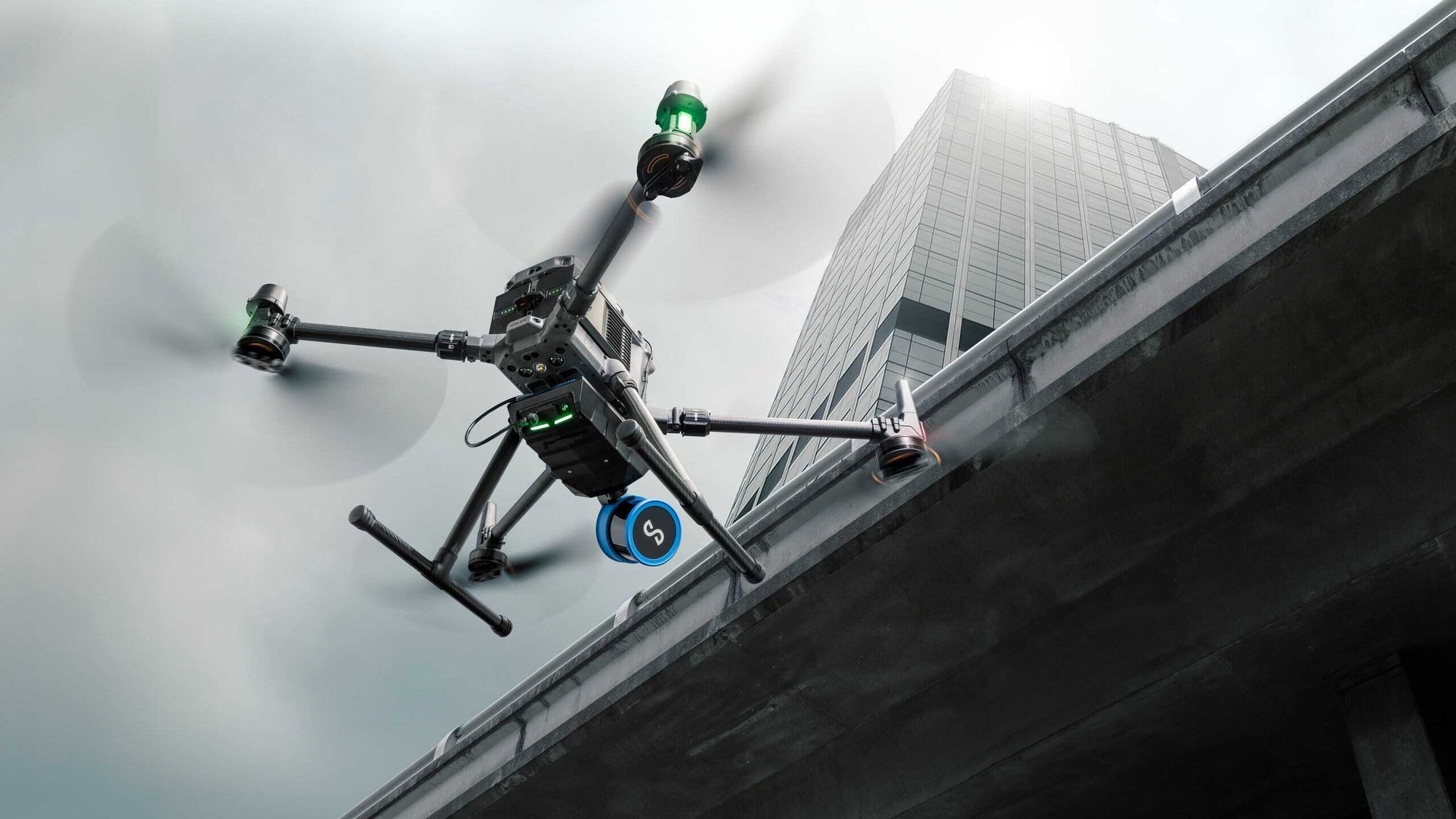

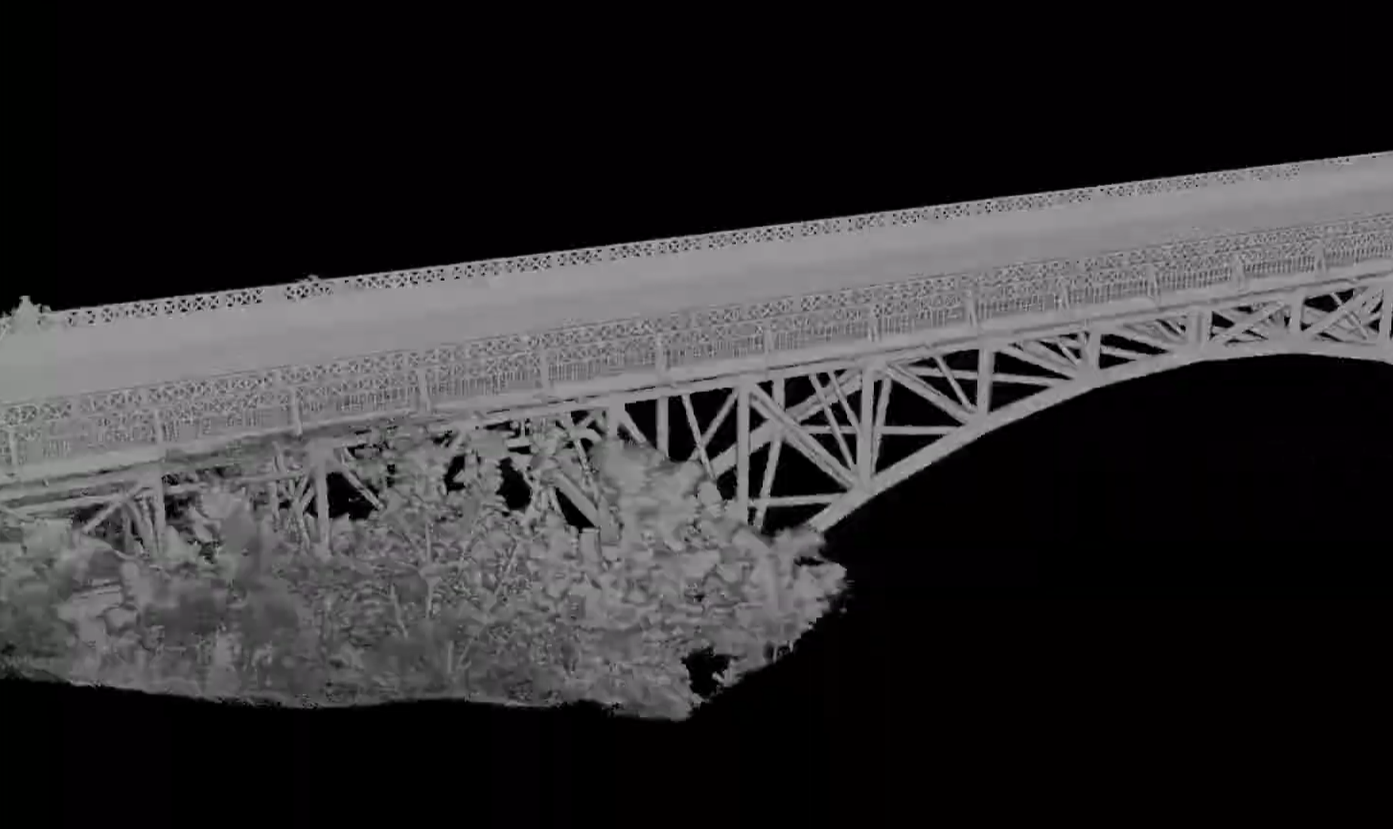

أما بالنسبة للأعمال التي لا يمكن لـ GX1 الوصول إليها، مثل التقاط الصور المثبتة على طائرات بدون طيار للواجهات والأسقف والهياكل، أو المناطق الخطرة، Emesent Hovermap يقدم نفس Emesent SLAM إلى الروبوتات الجوية والأرضية.

التقاط الصور في غضون ساعات، وليس أيامًا

يمكنك إتمام عمليات المسح المعقدة في غضون ساعات بدلاً من أيام، حتى في المناطق التي لا تتوفر فيها خدمة GPS.

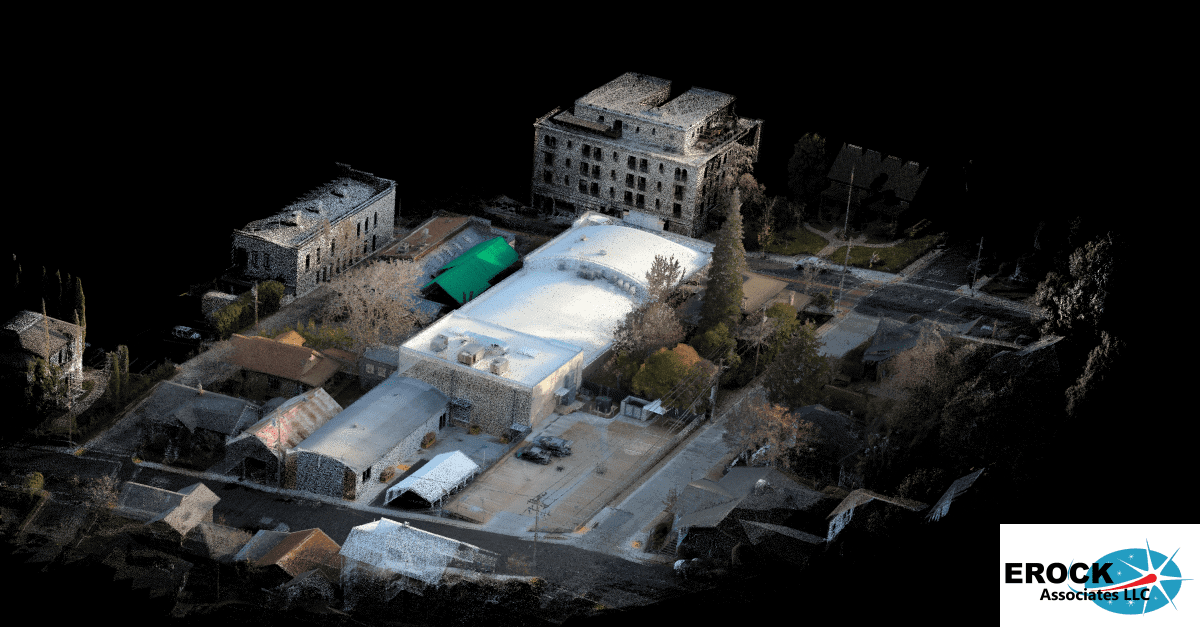

مسح ضوئي ملون عالي الكثافة

يضمن التقاط البيانات عالي الكثافة الحصول على نماذج ملونة تفصيلية من نوع « 3D »، مع إضافة « GX1 » لصور بزاوية 360 درجة إلى كل عملية مسح.

دقة موثوقة وقابلة للتكرار

Emesent GX1 يوفر دقة شاملة تتراوح بين 5 و10 ملم لتصوير الجدران والأسقف والأرضيات وتفاصيل أنظمة الهندسة الميكانيكية والكهربائية والسباكة (MEP) وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC).

التقاط سريع وواسع النطاق

فعال في المواقع المعقدة أو واسعة النطاق مثل المباني الشاهقة والأنفاق والمنشآت الصناعية. قم بتركيب طائرة « GX1 » على مركبة (تباع بشكل منفصل) أو قم بتشغيل طائرة « Hovermap » لتغطية المساحات الشاسعة.

نشر متعدد الاستخدامات

GX1 يمكن تركيبه على حقيبة الظهر أو عمود المسح أو المركبة أو حامل يدوي مدعوم؛ ويوفر موقع Hovermap خيارات إضافية للطائرات بدون طيار والروبوتات والأقفاص.

الإحداث الجغرافي المرن

استخدم تقنيات RTK وPPK المدمجة، أو الأهداف ونقاط التحقق الخاصة بك في تطبيق « Aura » لتقليل الحاجة إلى إعادة زيارة الموقع.

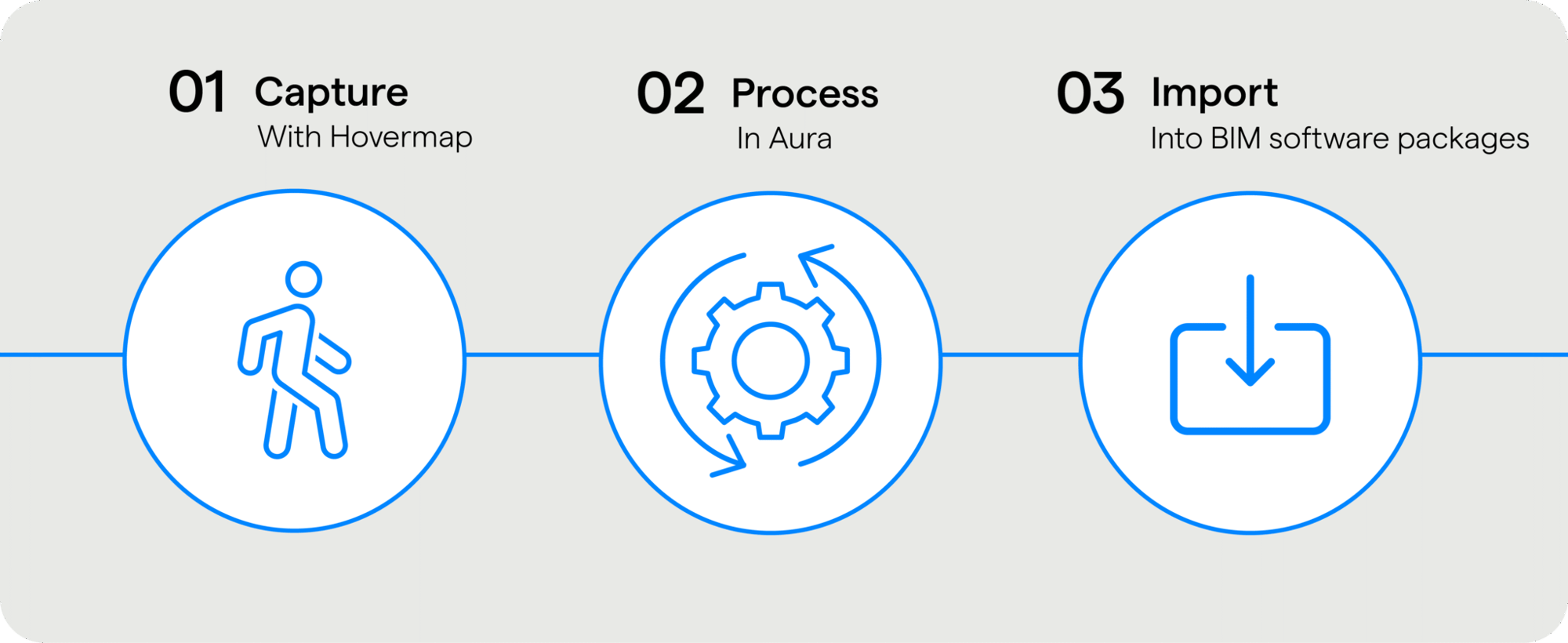

سير العمل التشغيلي

مسح ضوئي إلى BIM-v2-2048x840
  1. يمكنك إجراء المسح باستخدام كاميرا « GX1 » المثبتة على حقيبة ظهر أو عمود أو حامل مركبة، أو تشغيل كاميرا « Hovermap » على طائرة بدون طيار لتصوير الأماكن الخارجية والمناطق التي يصعب الوصول إليها.
  2. قم بمعالجة البيانات وإجراء الإسناد الجغرافي في برنامج « Aura » باستخدام تقنيات RTK أو PPK أو الأهداف، ثم قم بدمجها وتنقيحها وإعدادها.
  3. استيراد الملفات إلى برامج BIM مثل Revit أو Bentley أو Trimble Business Center وTekla عبر Trimble Connect.
دراسة حالة
كيف تمكنت شركة «سونتو» من خفض الأخطاء الميدانية بنسبة 30% باستخدام Emesent GX1
عندما تشكل نتائج المسح 70% من مخرجات مشاريع BIM، لا مجال للخطأ — أو التأخير.

انضمت شركة Sonto إلى البرنامج التجريبي لـGX1 وطبقت البرنامج في سير عمل "المسح الضوئي إلى BIM" للمشاريع السكنية ذات الحجم الكبير. النتائج؟ انخفاض بنسبة 30% في الأخطاء الميدانية وتحسينات ملموسة في كيفية انتقال فريقهم من مرحلة المسح الضوئي إلى مرحلة تسليم المخرجات.

عندما لا يكون هناك مجال للتفاوض بشأن السرعة والدقة، فإن التكنولوجيا المناسبة هي التي تصنع الفارق.

حوّل بيئتك العمرانية باستخدام تقنية «المسح الضوئي إلى BIM» السريعة والدقيقة

GX1 - حقيبة الظهر - المسح الضوئي إلى BIM - مقطوعة إلى 750 بكسل

نشر متعدد الاستخدامات

خيارات النشر التي تناسب كل موقع. يُثبَّت جهاز « GX1 » على حقيبة الظهر أو عمود المسح أو المركبة أو جهاز محمول يدوي مدعوم؛ ويضيف جهاز « Hovermap » إمكانية استخدام الطائرات بدون طيار والروبوتات

Aura20_laptop_1500pxW-v2

معالجة محلية غير محدودة

لا توجد رسوم لكل عملية مسح فيما يتعلق بمعالجة سحابة النقاط في برنامج « Emesent »Aura

تقرير دقة PPK في Aura

الأفضل في فئته SLAM

Emesent SLAM يوفر دقة شاملة موثوقة وقابلة للتكرار تتراوح بين 5 و10 ملم، مع تقنية RTK/PPK مدمجة لإجراء الإحداثيات الجغرافية

gx1

التقاط الصور بزاوية 360 درجة

استخراج صور بزاوية 360 درجة وعرضها جنبًا إلى جنب مع سحابة النقاط، مع إبراز المناطق ذات الأهمية

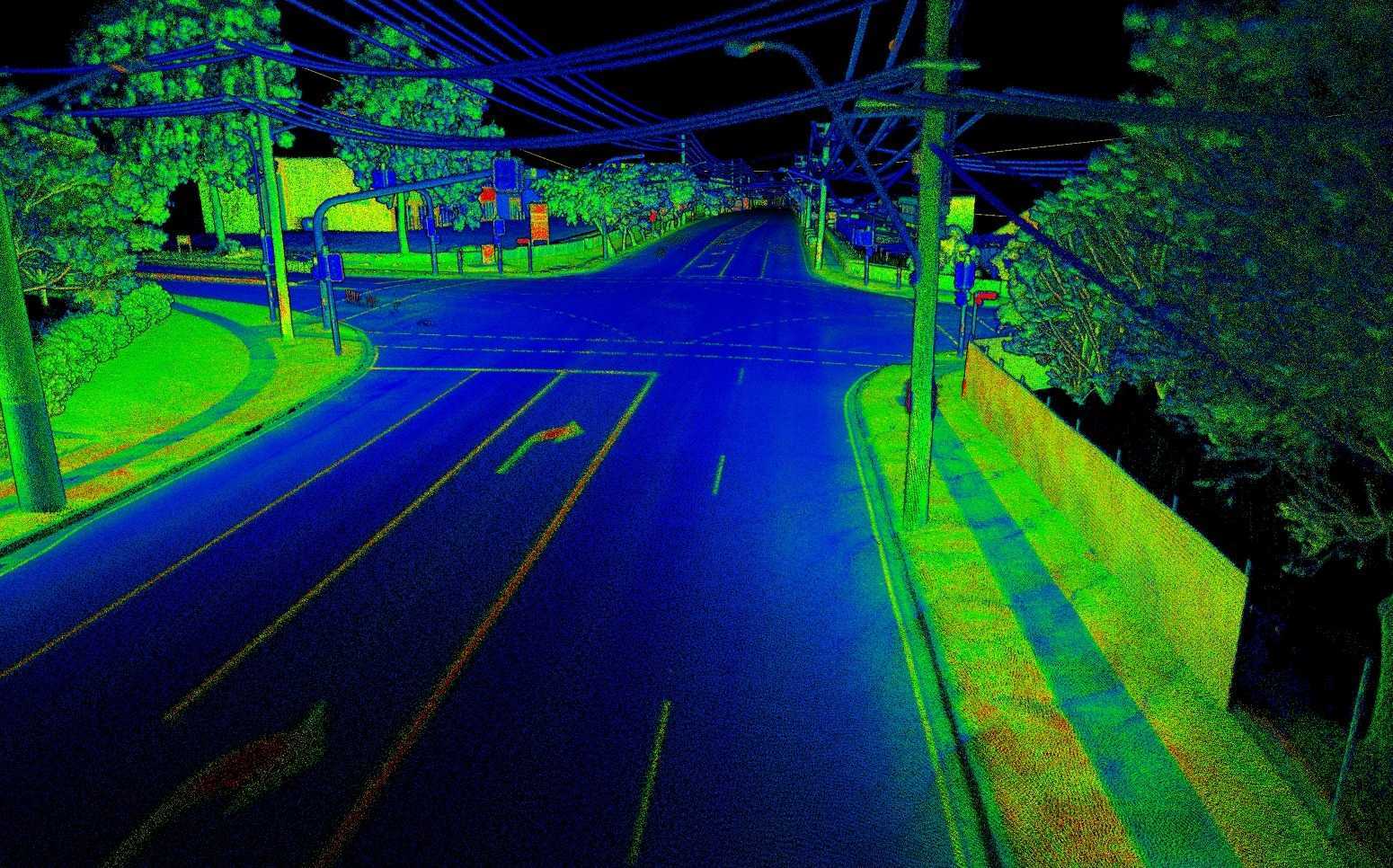

RTK-الدقة-عرض-الكمبيوتر اللوحي_600pxH

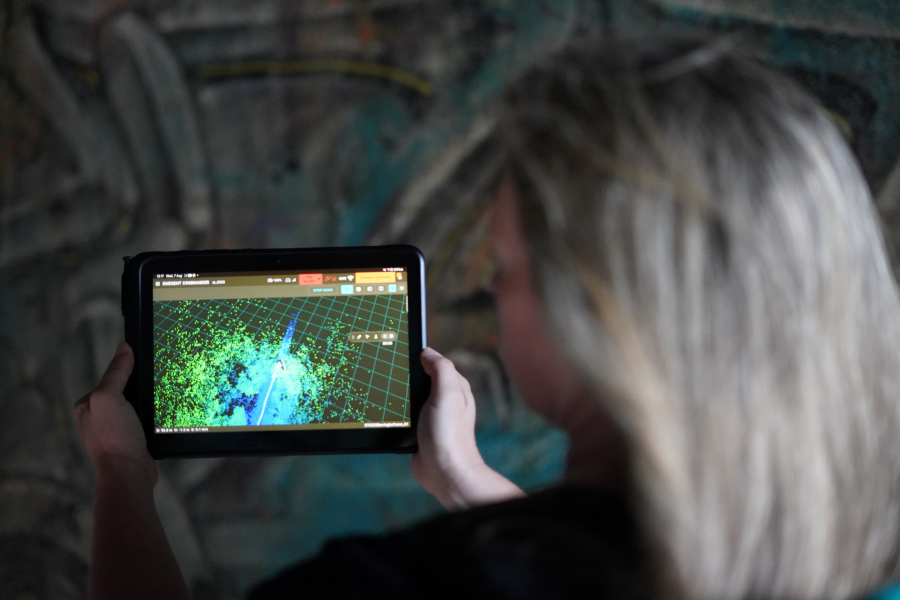

البث أثناء المسح

تصور 3D في الوقت الحقيقي للبيئة عبر تطبيق Commander

KholoGardens_banner-crop_1500pxW

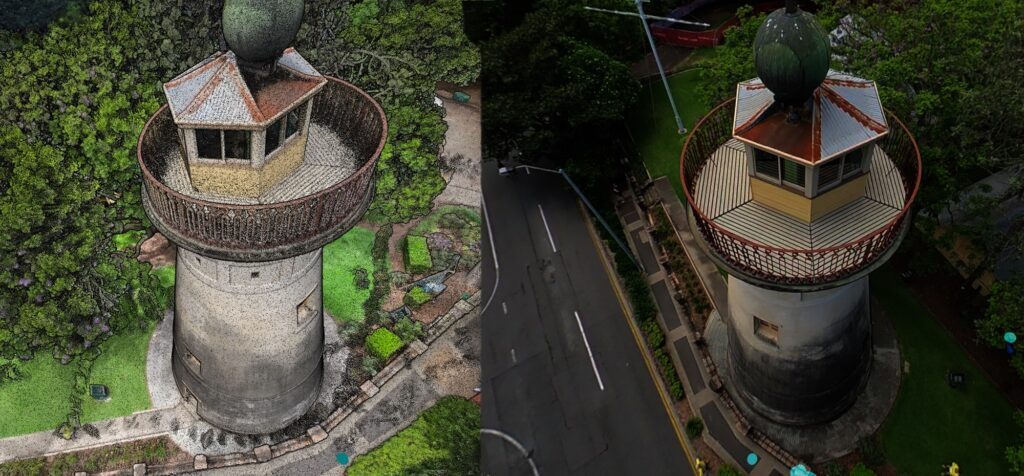

تلوين 360 درجة

أضف سياقًا إضافيًا إلى السحب النقطية الخاصة بك، مما يكشف عن رؤى أكثر ثراءً ويساعد على فهم أصحاب المصلحة

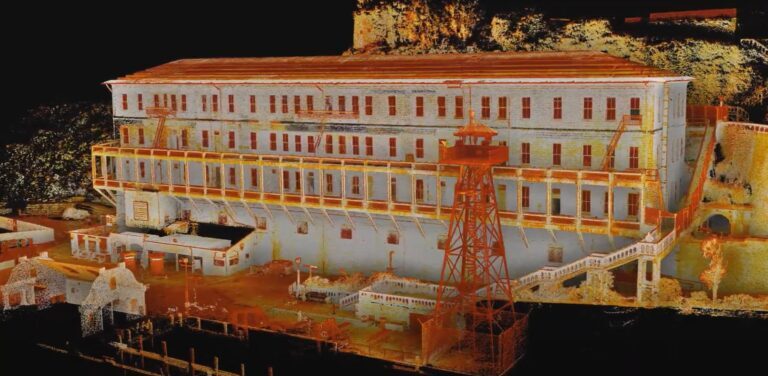

الكاتراز-لقطة-1-768x376

دمج مجموعات بيانات متعددة

التقاط عمليات المسح في أوقات مختلفة وفي مناطق مختلفة ودمجها معاً بسهولة

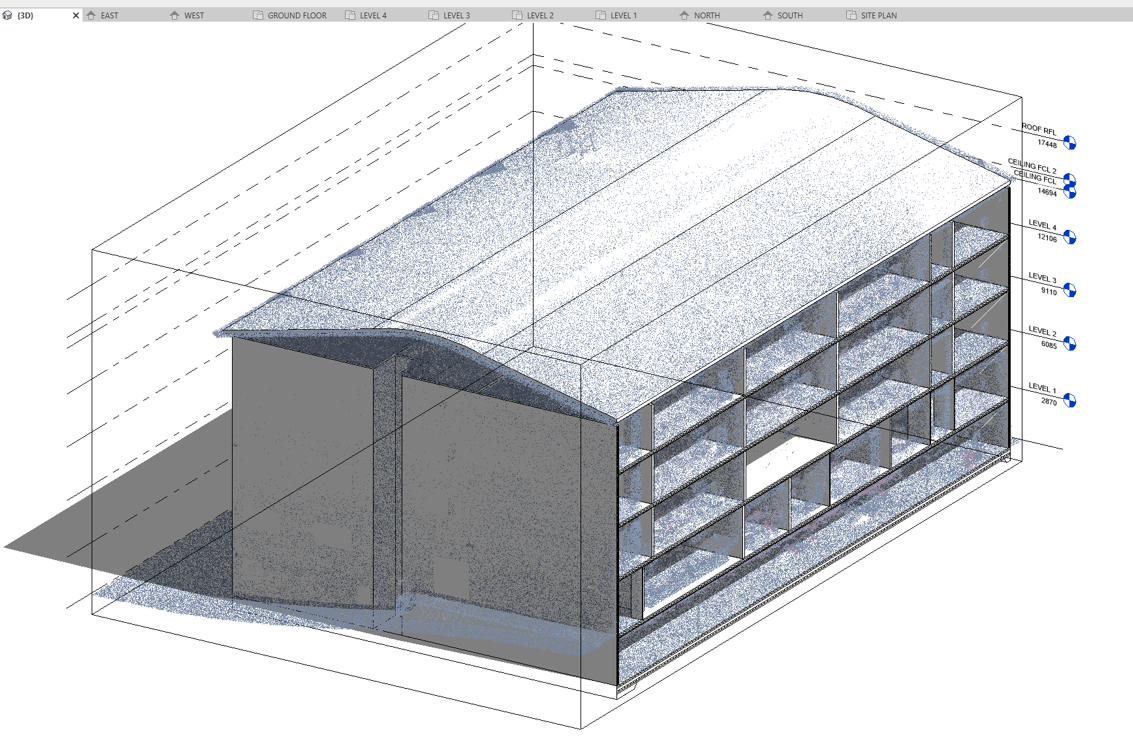

أوتوديسك-ريف-كلية عامة-2022-مقصوص

تكامل البرمجيات

استيراد البيانات إلى حزم برامج BIM مثل Autodesk Revit وBentley Systems وTrimble Business Center وTekla عبر Trimble Connect.

واجهة سهلة الاستخدام وسريعة الاستجابة

معالجة التعيين والنسيان

مع أدوات التنظيف الآلي التي تشمل إزالة الأجسام المتحركة من بيئتك

شهادة

"أصبح أداء ودقة تقنيات رسم الخرائط المتنقلة الحديثة يضاهيان الآن أنظمة TLS التقليدية، مما يوفر التوازن المثالي بين الدقة والسرعة."


"نشهد زخمًا هائلاً في سوق تايوان، حيث Hovermap بالفعل سير العمل القائمة على تقنية "المسح الضوئي إلى BIM" المدعومة من Hovermap في تحقيق نتائج ملموسة — ولا يزال هناك الكثير من الإمكانات غير المستغلة التي تنتظر الاستكشاف."

بروس لين
لين للتجارة تايوان
بروس لين-لينGX1

خيارات الأجهزة

GX1 على حقيبة الظهر 3 - 2000 بكسل
المسح الضوئي المتكامل عبر الهاتف المحمول

Emesent GX1

تجمع هذه الأداة بين تقنية التصوير المتكامل ( SLAM) وتقنية RTK والتصوير بزاوية 360 درجة في جهاز واحد، وهي مصممة لإجراء مسح سريع ودقيق للغاية للمباني حسب حالة البناء الفعلية. يمكنك مسح الأماكن الداخلية والطوابق السفلية وغرف المرافق، أو الأماكن الخارجية والمواقع المفتوحة، مع الاستمرار في رسم الخرائط بدقة حتى في الأماكن التي تنقطع فيها إشارة GPS. تلتقط أربع كاميرات بدقة 20 ميجابكسل صورًا بانورامية بزاوية 360 درجة لعرضها جنبًا إلى جنب مع سحابة النقاط الخاصة بك، كما أن البطاريات القابلة للإزالة تضمن عدم وجود فوضى من الكابلات في الميدان.
عمود المسح حقيبة الظهر مركبة جهاز محمول مدعوم
Astro مع نفق STX 5.4

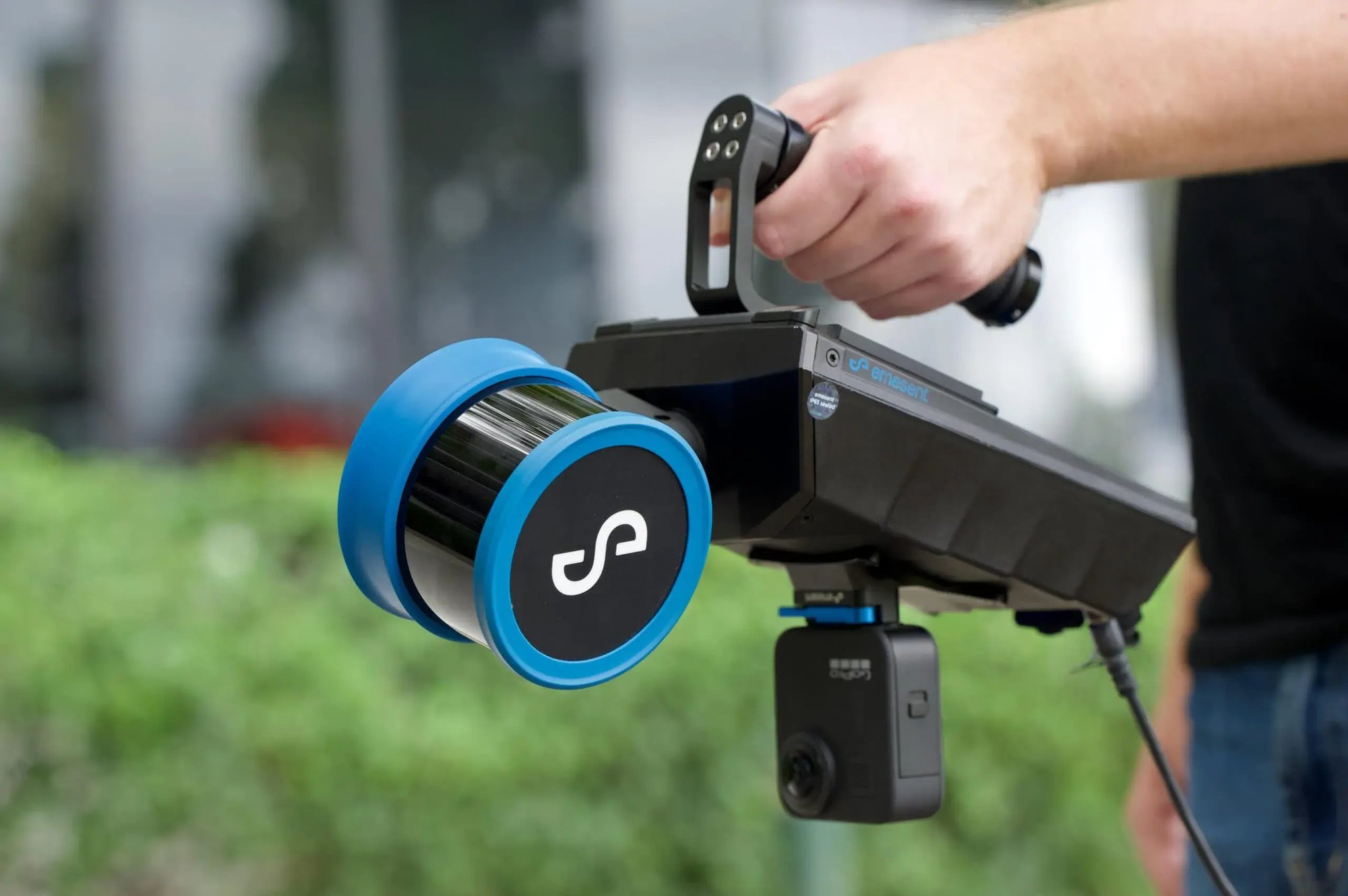

رسم الخرائط الذاتي متعدد الاستخدامات

خريطة Hovermap

رسم خرائط ذاتي ومدعوم بالذكاء الاصطناعي للهياكل والمساحات التي تصعب الوصول إليها بالطرق الأخرى: التقاط صور للواجهات والأسقف والهياكل المرتفعة باستخدام طائرات بدون طيار، بالإضافة إلى الأماكن الضيقة والمناطق التي يُعد دخولها غير آمن. تنوع لا مثيل له، مع خيارات تركيب تشمل الطائرات بدون طيار وحقيبة الظهر والمركبات والروبوتات.
طائرة بدون طيار حقيبة الظهر مركبة محمول باليد روبوت
