Numérisation vers BIM

Acquérez des données de relevé de l'état actuel d'une grande précision pour le BIM en quelques heures au lieu de plusieurs jours

Collectez un ensemble de données plus complet et évitez les nouvelles visites coûteuses


Le secteur de la construction s'appuie sur la modélisation des informations du bâtiment ( 3D , BIM) pour planifier, concevoir, construire et gérer les bâtiments et les infrastructures. Cependant, les méthodes traditionnelles de collecte de données, telles que le balayage laser terrestre (TLS), peuvent s'avérer chronophages et nécessiter beaucoup de main-d'œuvre.

Grâce à la technologie de numérisation avancée 3D LiDAR d’ Emesent, la saisie des conditions réelles pour leur conversion en modèles BIM détaillés est plus rapide et plus efficace que jamais. Cette approche rationalisée fournit des données actualisées et de haute précision en un temps record, ce qui permet une numérisation plus fréquente, un suivi en temps réel de l’avancement des travaux et une meilleure prise de décision tout au long du cycle de vie du projet.

Les méthodes traditionnelles peuvent vous ralentir

Les méthodes de numérisation traditionnelles, notamment le balayage laser terrestre (TLS), sont exigeantes en main-d’œuvre et chronophages — en particulier dans les bâtiments complexes ou les projets d’infrastructure nécessitant de multiples installations. Cela augmente non seulement les coûts lors de la capture et du post-traitement, mais limite également la capacité à numériser suffisamment souvent pour assurer un suivi efficace de l’avancement. Par conséquent, il devient difficile de maintenir un jumeau numérique en temps réel dans le monde en constante évolution de la construction. La saisie précise des données exige une formation spécialisée et une expertise, ce qui ajoute à la complexité du projet. De plus, bien que le TLS fournisse des données d’ 3D s haute résolution, celles-ci doivent souvent être complétées pour accéder à des zones cachées ou difficiles d’accès. Les conditions environnementales telles que la météo, l’éclairage et les obstacles physiques peuvent encore compromettre la qualité du balayage.

La numérisation mobile par « SLAM » élimine les contraintes liées au temps de configuration et aux compétences requises pour le TLS, sans pour autant compromettre la précision dont dépendent vos livrables BIM.

Emesent

Emesent GX1 allie la rapidité de la numérisation mobile à une précision globale fiable et reproductible, ce qui vous permet de capturer plus rapidement les conditions réelles pour le BIM sans compromettre les modèles qui en dépendent. Avec une précision globale de 5 à 10 mm, un système RTK intégré et quatre caméras de 20 MP capturant des images à 360°, Emesent GX1 fournit des nuages de points d’une grande précision, accompagnés du contexte visuel dont les équipes BIM ont besoin.

Déployez l’ GX1 sur un sac à dos pour les intérieurs et les espaces restreints, sur une perche de levé pour les éléments en hauteur ou en surplomb, ou sur un support de véhicule pour les grands chantiers et les extérieurs. Emesent SLAM assure une cartographie précise même lorsque le GPS est indisponible, des sous-sols et locaux techniques aux sites urbains densément peuplés.

Un processus en Aura avec géoréférencement flexible : RTK intégré sur le terrain, PPK de retour au bureau, ou vos propres cibles et points de contrôle. Les nuages de points et les images sont ensuite transférés vers les outils BIM que votre équipe utilise déjà, notamment Autodesk Revit, Bentley Systems, Trimble Business Center et Tekla Structures via Trimble Connect.

Pour les travaux inaccessibles à l’ GX1 , tels que la capture par drone de façades, de toitures et de structures, ou dans des zones dangereuses, Emesent Hovermap offre la même « Emesent »SLAM aux robots aériens et terrestres.

Réalisez vos captures en quelques heures, et non en plusieurs jours

Réalisez des balayages complexes en quelques heures au lieu de plusieurs jours, même dans les zones où le GPS n'est pas disponible.

Numérisations colorisées haute résolution

La capture de données à haute densité garantit des modèles colorisés détaillés 3D , tandis que GX1 ajoute des images à 360° à chaque numérisation.

Une précision fiable et reproductible

Emesent GX1 offre une précision globale de 5 à 10 mm pour la numérisation des murs, plafonds, sols, ainsi que des détails des installations techniques (MEP) et de chauffage, ventilation et climatisation (CVC).

Capture rapide à grande échelle

Idéal pour les chantiers complexes ou de grande envergure, tels que les immeubles de grande hauteur, les tunnels et les sites industriels. Installez l'GX1 sur un véhicule (vendu séparément) ou utilisez l'Hovermap en mode « vol » pour couvrir de vastes étendues.

Déploiement polyvalent

GX1 Se fixe sur un sac à dos, une canne de topographie, un véhicule ou un support portatif ; le site Hovermap propose également des options pour drones, robots et cages.

Géoréférencement flexible

Utilisez les technologies RTK et PPK intégrées, ou vos propres repères et points de contrôle dans « Aura », afin de réduire le nombre de visites sur le chantier.

Processus opérationnel

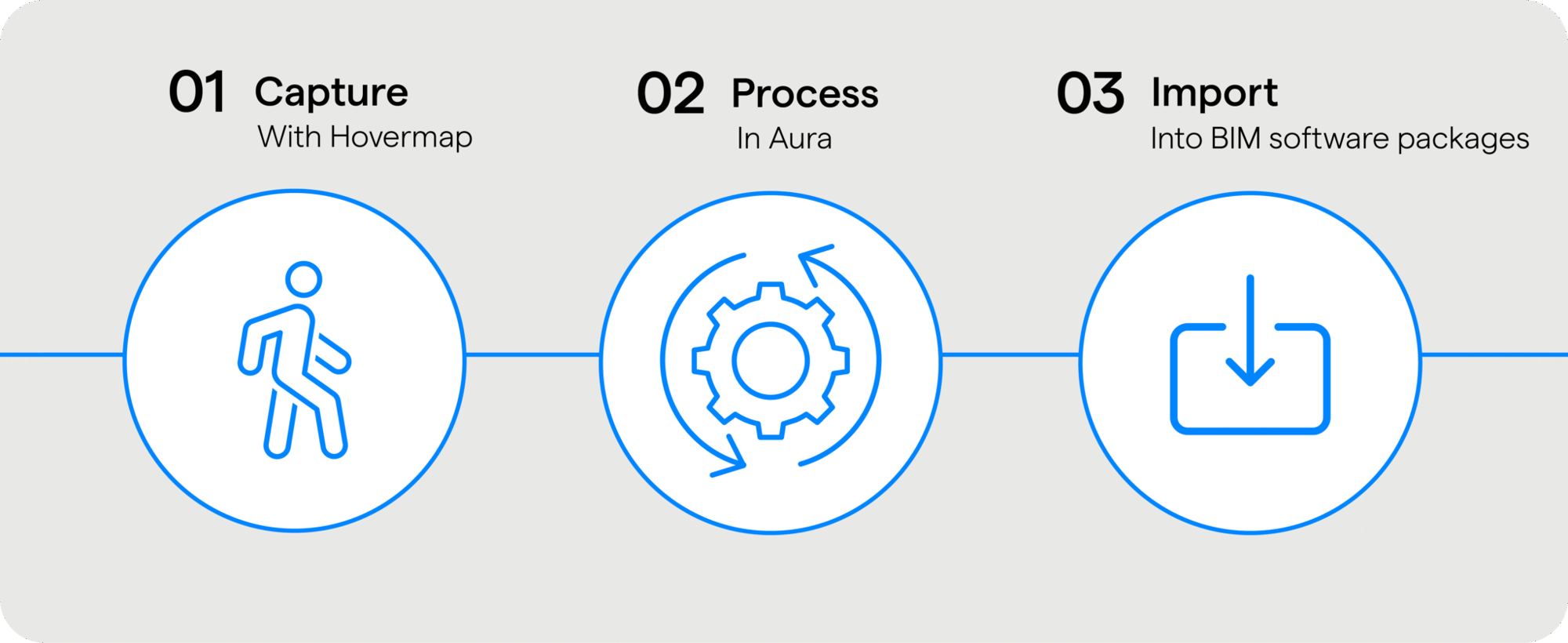

Scan-to-BIM v2 2048x840
  1. Effectuez des scans à l'aide d'GX1 , fixé sur un sac à dos, un mât ou un support pour véhicule, ou utilisez Hovermap sur un drone pour les extérieurs et les zones difficiles d'accès.
  2. Traitez et géoréférencez les données dans Aura à l'aide des techniques RTK, PPK ou de cibles, puis fusionnez-les, nettoyez-les et préparez-les.
  3. Importez-les dans des logiciels BIM tels que Revit, Bentley ou Trimble Business Center, ainsi que dans Tekla, via Trimble Connect.
Étude de cas
Comment Sonto a réduit les erreurs sur le terrain de 30 % grâce à Emesent GX1
Lorsque 70 % de vos livrables de levés soutiennent des projets BIM, il n'y a pas de place pour l'erreur — ni pour les retards.

Sonto a rejoint le programme bêta Emesent GX1, en l'utilisant dans des flux de travail « Scan-to-BIM » à haut volume pour le secteur résidentiel. Les résultats ? Une réduction de 30 % des erreurs sur le terrain et des améliorations mesurables dans la manière dont leur équipe passe du scan au livrable.

Lorsque la rapidité et la précision ne sont pas négociables, une technologie adaptée fait toute la différence.

Transformez votre environnement bâti grâce à une numérisation vers le BIM rapide et précise

GX1 - Sac à dos - Numérisation vers BIM - recadré à 750 px

Déploiement polyvalent

Des options de déploiement adaptées à chaque site. GX1 se fixe sur un sac à dos, une canne de levé, un véhicule ou un appareil portable compatible ; Hovermap ajoute des fonctionnalités de drone et de robot

Aura20_ordinateur_portable_1500pxW-v2

Traitement sur site illimité

Aucun frais par numérisation pour le traitement des nuages de points Emesent Aura

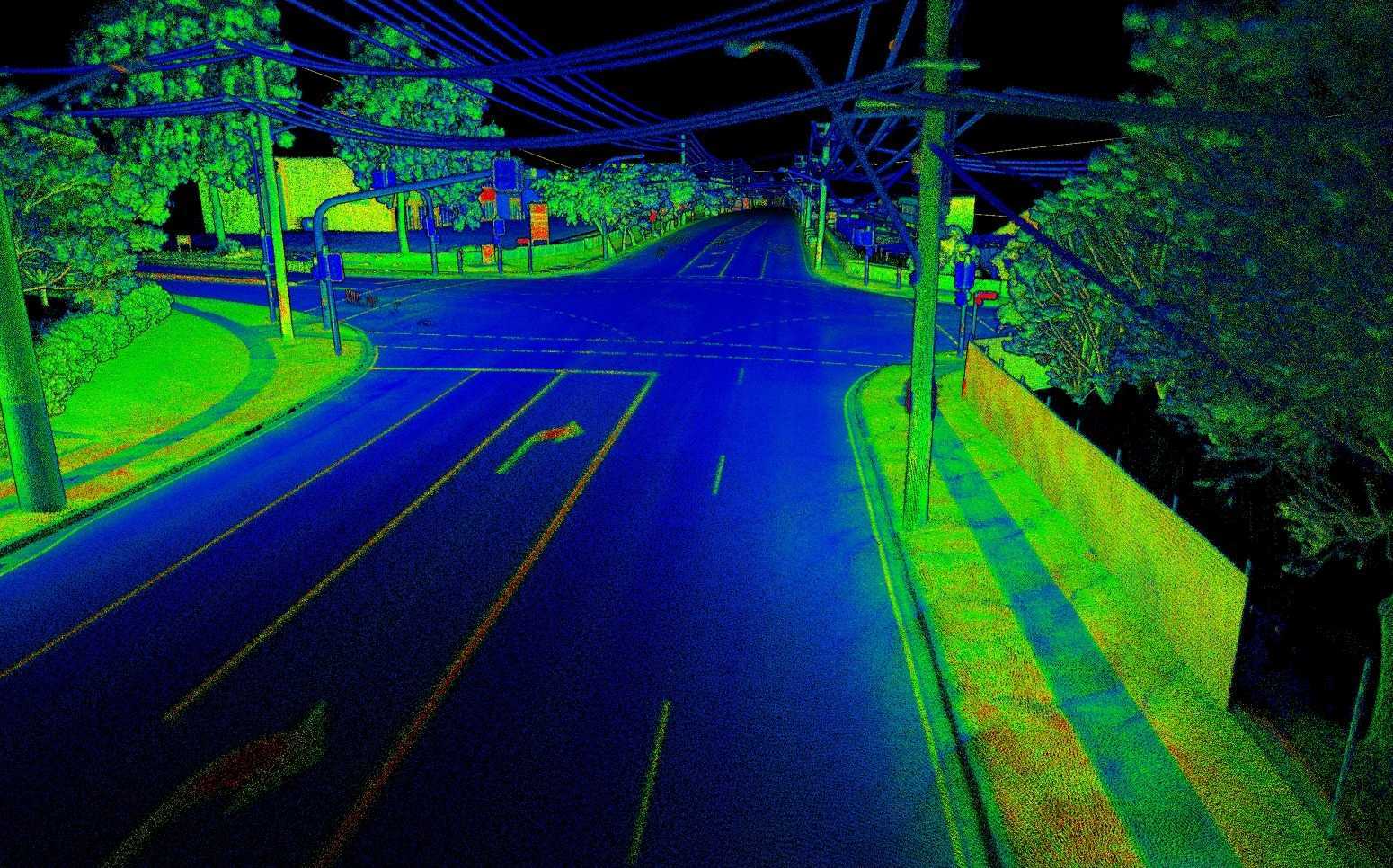

Rapport de précision PPK dans Aura

Le meilleur de sa catégorie SLAM

Emesent SLAM offre une précision globale fiable et reproductible de 5 à 10 mm, grâce à la technologie RTK/PPK intégrée pour le géoréférencement

gx1

Capture d'images à 360°

Extrayez des images à 360° et affichez-les côte à côte avec le nuage de points, en mettant en évidence les zones d'intérêt

RTK-Précision-tablette-affichage_600pxH

Diffusez en continu pendant que vous scannez

3D en temps réel de l'environnement via Commander

KholoGardens_bannière-recadrée_1500pxL

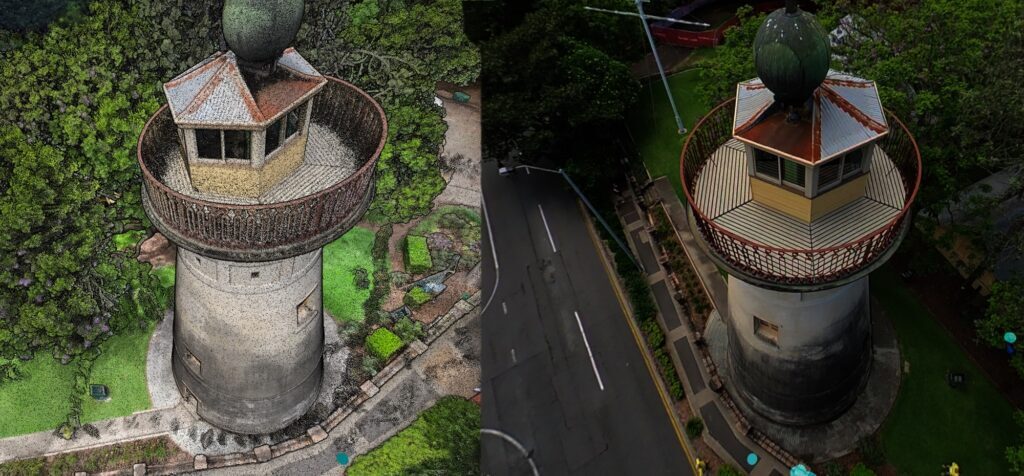

Colorisation à 360 degrés

Enrichissez vos nuages de points de données contextuelles supplémentaires, afin d'obtenir des informations plus détaillées et de faciliter la compréhension des parties prenantes

alcatraz-photo-1-768x376

Fusionner plusieurs ensembles de données

Effectuez des numérisations à différents moments et dans différentes zones, puis fusionnez-les facilement

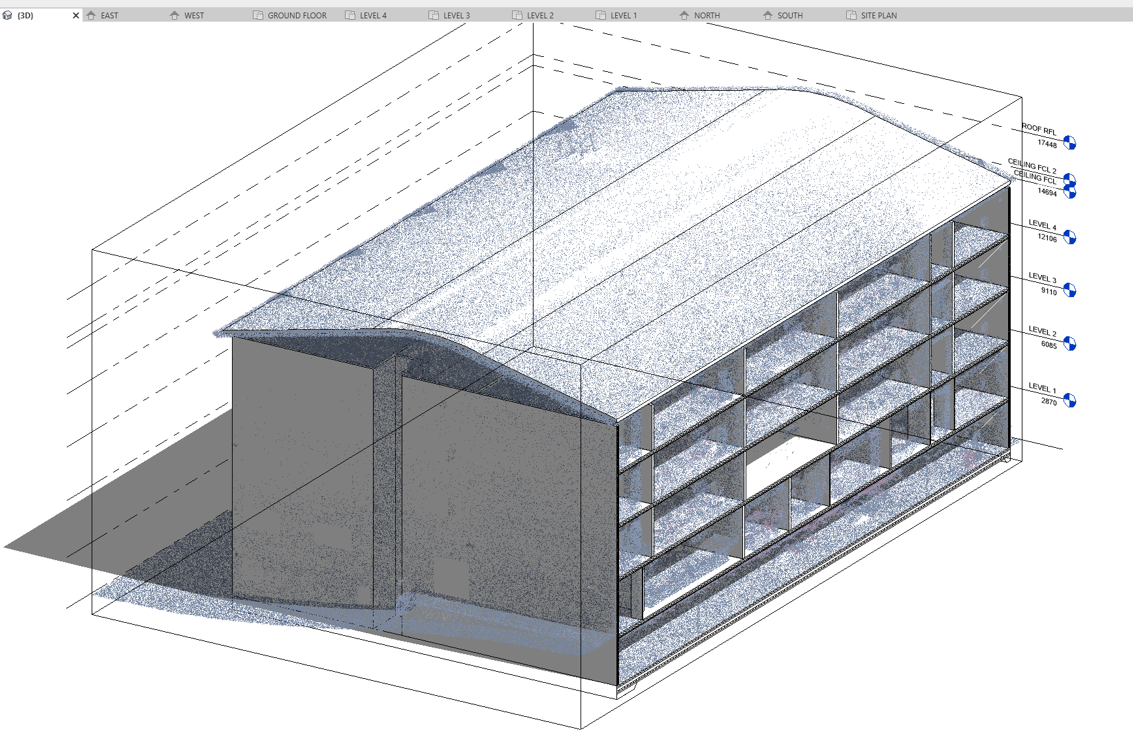

Autodesk-Revit_Public-college-2022-recadré

Intégration logicielle

Importez ces données dans des logiciels de modélisation BIM tels qu'Autodesk Revit, Bentley Systems, Trimble Business Center et Tekla via Trimble Connect.

interface intuitive et adaptative

Traitement automatique

Grâce à des outils de nettoyage automatisés qui permettent notamment de retirer les objets en mouvement de votre environnement

Témoignage

« Les performances et la précision de la cartographie mobile moderne rivalisent désormais avec celles des systèmes TLS traditionnels, offrant un équilibre parfait entre précision et rapidité. »


« Nous constatons un élan incroyable sur le marché taïwanais, où les flux de travail « Scan-to-BIM » optimisés par Hovermap déjà des résultats — et il reste encore un immense potentiel inexploité à explorer. »

Bruce Lin
Lin Trading Taïwan
GX1

Options matérielles

GX1 sur le sac à dos 3 - 2 000 px
Une solution de numérisation mobile tout-en-un

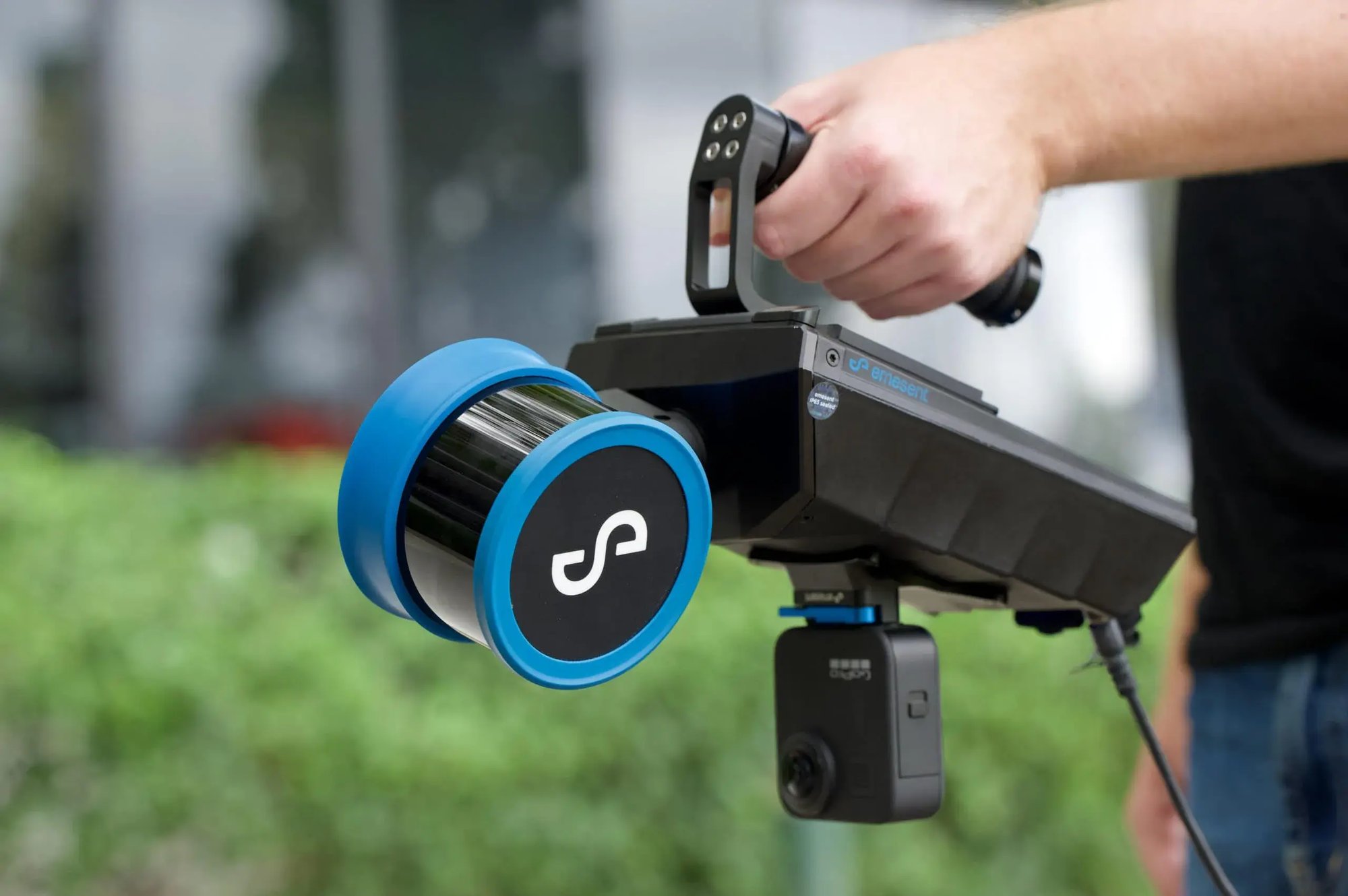

Emesent GX1

SLAM, RTK et capture à 360° intégrés dans un seul appareil, conçu pour une capture de l'état actuel rapide et d'une grande précision. Numérisez des intérieurs, des sous-sols et des locaux techniques, ou encore des extérieurs et des chantiers à ciel ouvert, et poursuivez la cartographie avec précision même en cas de perte de signal GPS. Quatre caméras de 20 MP capturent des panoramas à 360° que vous pouvez visualiser parallèlement à votre nuage de points, et les batteries amovibles vous évitent tout encombrement de câbles sur le terrain.
Poteau de levé Sac à dos Véhicule Appareil portable pris en charge
Astro avec passage souterrain STX 5.4
Cartographie autonome polyvalente

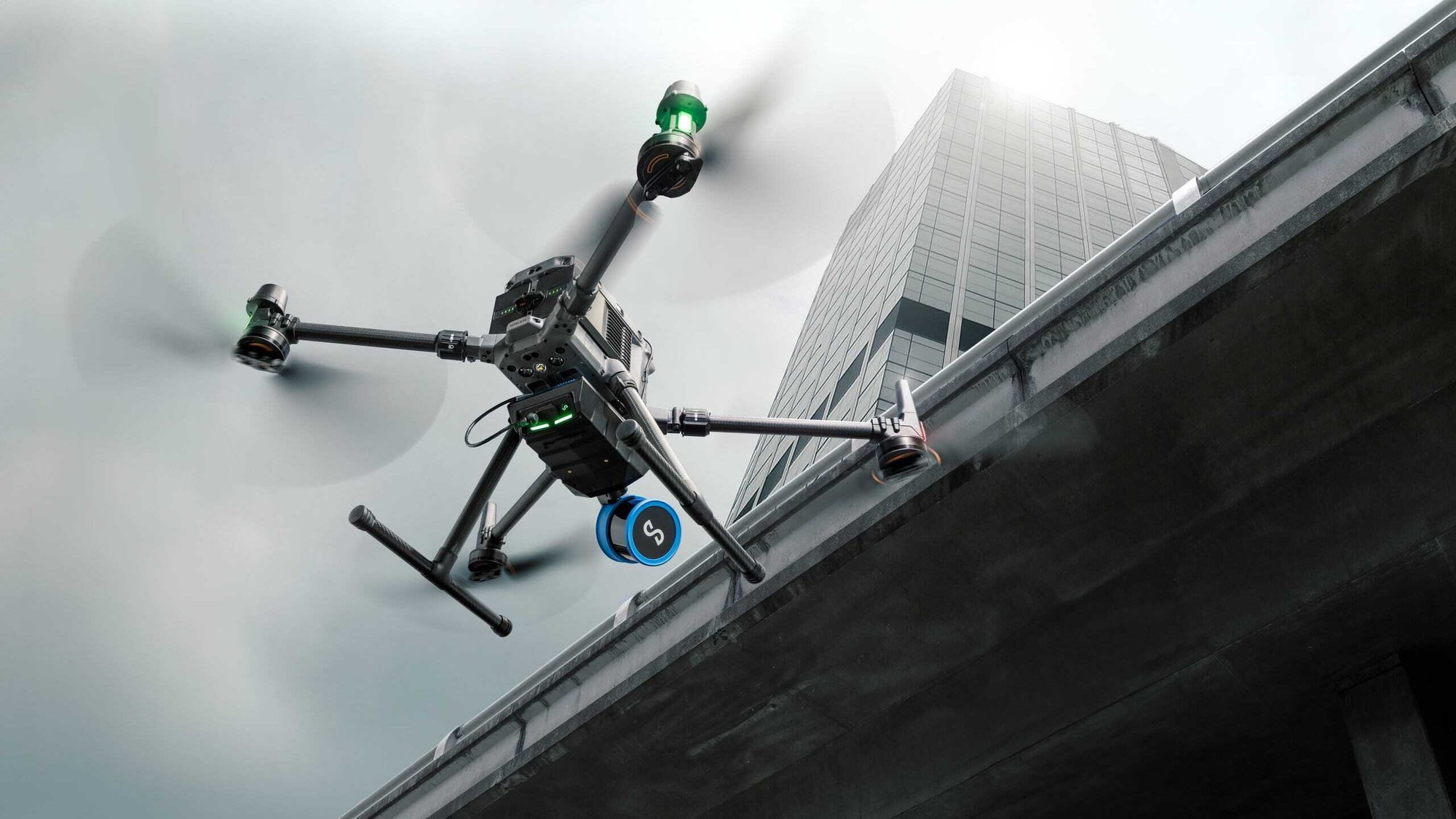

Hovermap

Cartographie autonome, basée sur l'intelligence artificielle, pour les structures et les espaces difficilement accessibles par d'autres méthodes : capture par drone des façades, des toitures et des structures en hauteur, ainsi que des espaces confinés et des zones dont l'accès présente un danger. Une polyvalence inégalée, avec des options de fixation comprenant le drone, le sac à dos, le véhicule et le robot.
Drone Sac à dos Véhicule Portable Robot
