Estudio de caso
El Desafío
La Basílica de Nuestra Señora de Fourvière, construida en 1800 y declarada Patrimonio de la Humanidad porUNESCO , necesita una planificación minuciosa de las futuras obras de restauración para preservar su integridad histórica y responder a las necesidades estructurales. Para planificar eficazmente las obras de restauración, los responsables del proyecto necesitaban un modelo 3D completo del conjunto de la estructura, que pudieran compartir arquitectos, ingenieros y especialistas en conservación del patrimonio.
Los métodos tradicionales de construcción eran largos, costosos y consumían muchos recursos. La documentación existente se componía de planos arquitectónicos 2D obsoletos que no reflejaban el estado actual del edificio ni proporcionaban el nivel de detalle espacial necesario para una planificación de renovación moderna.
Para una estructura de esta complejidad -86 m de largo, 35 m de ancho, con 4 giros de 48 m de alto cada uno- era esencial disponer de documentación numérica precisa para planificar las intervenciones de forma segura y eficaz.
L'Approche
La Basílica presenta desafíos únicos para la captura digital. Su variada arquitectura incluye altos recorridos, túneles subterráneos de difícil acceso, una cripta y diversos volúmenes interiores. Esta complejidad requería un planteamiento de numerización flexible que utilizara varias técnicas.
El proveedor líder de soluciones robóticasEscadronehaimplementado una estrategia combinada que utiliza sensores aéreos y terrestres para crear un registro digital completo.
El escáner LiDAR Hovermap en SLAM Emesentseutilizó en modo portátil (en mano) para cartografiar eficazmente los espacios interiores y el exterior inferior de la basílica. Su diseño compacto y ligero permitió al equipo desplazarse a pie por zonas difíciles y espacios reducidos, capturando datos 3D sin los retrasos que supone la instalación de equipos tradicionales.

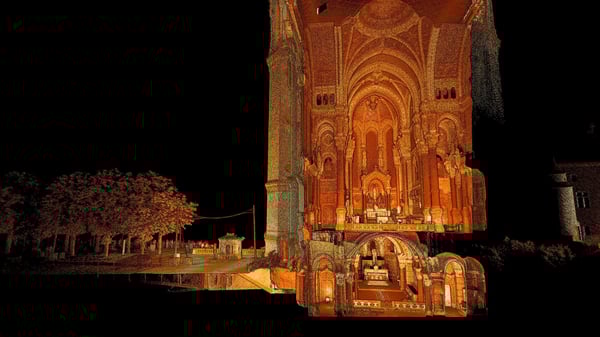

La digitalización portátil se realizó en solo2 horas.Undron DJI, desplegado por Lyon Drone Services, capturó las secciones exteriores y del tejado restantes. A continuación, las nubes de puntos terrestres y aéreos se alinearon y fusionaron utilizando el software Emesent Aura crear un gemelo digital unificado de toda la estructura.
Todo el proyecto, desde la digitalización inicial hasta el producto final, se completó en solo dos días.Losmétodos de topografía tradicionales habrían requerido aproximadamente dos semanas para obtener resultados similares, lo que supone unareducción de siete veces en el calendario del proyecto, al tiempoque se ofrece una calidad y un nivel de detalle de los datos superiores.
Resultados
El puente numérico completo también es una herramienta fundamental para la planificación de la renovación, ya que ofrece..:
- Ahorro de tiempo considerable: 2 días en total frente a 2 semanas con los métodos tradicionales, lo que supone una mejora de 7 veces.
- Documentación precisa de referenciasobreel estado actual de la basílica.
- Medidas precisasparala evaluación estructural y la planificación de las intervenciones.
- Visualización 3D quelos arquitectos, ingenieros y conservadores pueden compartir y consultar fácilmente.
- Expedientes de conservación históricaquedocumentan la estructura antes del inicio de las obras de renovación.
- Mejora de la coordinaciónentrelos equipos de renovación al proporcionar una única fuente de información veraz.
- Eficiencia de costes: reducción significativa de los costes de mano de obra y de las perturbaciones in situ en comparación con los métodos de topografía convencionales.
Estos datos espaciales detallados permiten a los planificadores de la renovación identificar los problemas estructurales, planificar los ascensos y las vías de acceso, estimar los materiales con precisión y asegurarse de que todas las obras respetan el significado patrimonial de este monumento emblemático que recibe 2,5 millones de visitantes al año.
«El SLAM de Hovermap cambiado las reglas del juego. Su diseño compacto ha facilitado y agilizado la captura de datos detallados en un entorno tan complejo».
- Nicolas Herbert, presidente, Escadrone
Soluciones utilizadas
Hovermap ST
Diseñado para una captura de datos rápida y sencilla, Hovermap ST establece la norma en materia de cartografía LiDAR autónoma de calidad topográfica. En entornos difíciles sin GPS y en zonas inaccesibles para levantamientos o inspecciones, la potente combinación de Hovermap ST de ingeniería de precisión, algoritmos SLAM de punto de mira mundial y autonomía robusta de dron proporciona una cartografía LiDAR precisa en todo momento. También es capaz de operar bajo y bajo el sol, tanto en interiores como en exteriores, con una polivalencia y unas opciones de despliegue inigualables.
Emesent Aura
Emesent Aura permite el tratamiento y la visualización de escaneos en una plataforma intuitiva, racionalizando la forma en que los usuarios de Hovermap tratan, visualizan y analizan los números de puntos para obtener información más rápida y una mejor toma de decisiones. Una gama de funciones automáticas de refuerzo, filtrado y mejora de los matices de puntos se combina con un tratamiento fiable y de alta calidad para proporcionar resultados precisos y rápidos. El software Aura se suministra con todos los Hovermaps.
Cartographie
La solución de cartografía Hovermap permite a tu Hovermap proporcionar una numeración móvil rápida, precisa y de alta calidad para entornos en los que no se requiere autonomía. Hovermap puede utilizarse como escáner portátil, montado en un bolso, un dron, un vehículo o un robot terrestre, bajado de una jaula o fijado a una percha. La visualización en tiempo real del número de puntos se proporciona durante la numeración a través de la aplicación Commander de nueva generación. Hovermap te ofrece la flexibilidad de poner a punto fácilmente tu plan a distancia hacia una solución autónoma si tus necesidades lo requieren.
