Escanear a BIM

Captura datos de estado real de gran precisión para BIM en cuestión de horas, en lugar de días

Obtenga un conjunto de datos más completo y evite costosas revisiones.


El sector de la construcción recurre al modelado de información de la construcción (BIM) de 3D para planificar, diseñar, construir y gestionar edificios e infraestructuras. Sin embargo, los métodos tradicionales de captura de datos, como el escaneo láser terrestre (TLS), pueden requerir mucho tiempo y mano de obra.

Gracias a la avanzada tecnología de escaneo 3D LiDAR de Emesent, la captura de las condiciones reales de la obra para su conversión en modelos BIM detallados es más rápida y eficiente que nunca. Este enfoque optimizado proporciona datos actualizados y de alta precisión en una fracción del tiempo, lo que permite realizar escaneos más frecuentes, realizar un seguimiento del progreso en tiempo real y tomar mejores decisiones a lo largo de todo el ciclo de vida del proyecto.

Los métodos tradicionales pueden ralentizar el proceso

Los métodos de escaneo tradicionales, especialmente el escaneo láser terrestre (TLS), requieren mucha mano de obra y consumen mucho tiempo, sobre todo en edificios complejos o proyectos de infraestructura que exigen múltiples configuraciones. Esto no solo encarece los costes durante la captura y el posprocesamiento, sino que también limita la capacidad de escanear con la frecuencia suficiente para realizar un seguimiento eficaz del progreso. Como resultado, mantener un gemelo digital actualizado resulta difícil en el vertiginoso mundo de la construcción. La captura precisa de datos exige formación especializada y conocimientos técnicos, lo que aumenta la complejidad del proyecto. Además, aunque el TLS proporciona datos e 3D es de alta resolución, a menudo es necesario complementarlos para acceder a zonas ocultas o de difícil acceso. Las condiciones ambientales, como el tiempo, la iluminación y los obstáculos físicos, pueden comprometer aún más la calidad del escaneo.

El escaneo móvil con « SLAM » elimina el tiempo de configuración y las barreras técnicas del TLS, sin renunciar a la precisión de la que dependen tus entregables BIM.

La solución Emesent

Emesent GX1 Combina la velocidad del escaneo móvil con una precisión global fiable y repetible, lo que te permite capturar más rápidamente las condiciones reales para el BIM sin comprometer los modelos que dependen de ellas. Con una precisión global de entre 5 y 10 mm, RTK integrado y cuatro cámaras de 20 MP que capturan imágenes de 360°, Emesent GX1 proporciona nubes de puntos de gran precisión con el contexto visual que necesitan los equipos de BIM.

Utiliza el « GX1 » en una mochila para interiores y espacios reducidos, en una pértiga topográfica para elementos en altura o elevados, o en un soporte para vehículo para grandes emplazamientos y exteriores. Emesent SLAM sigue cartografiando con precisión allí donde el GPS falla, desde sótanos y salas de máquinas hasta zonas urbanas densamente pobladas.

Proceso en Aura con georreferenciación flexible: RTK integrado sobre el terreno, PPK de vuelta en la oficina o tus propios objetivos y puntos de control. A continuación, las nubes de puntos y las imágenes se transfieren a las herramientas BIM que tu equipo ya utiliza, como Autodesk Revit, Bentley Systems, Trimble Business Center y Tekla Structures a través de Trimble Connect.

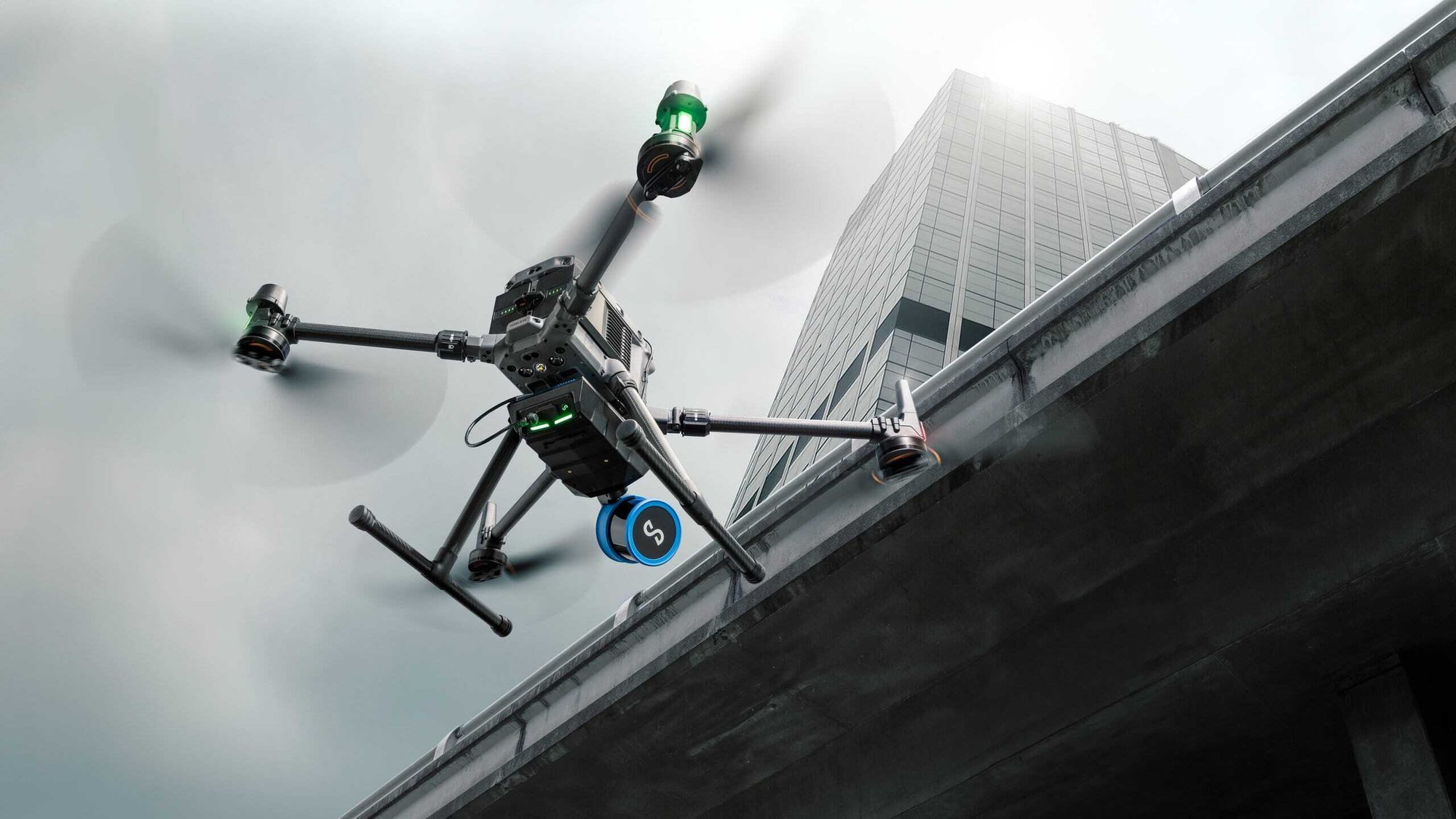

Para trabajos a los que GX1 no puede llegar, como la captura con drones de fachadas, tejados y estructuras, o en zonas peligrosas, Emesent Hovermap lleva la misma Emesent SLAM a los robots aéreos y terrestres.

Captura en horas, no en días

Realiza escaneos complejos en cuestión de horas en lugar de días, incluso en zonas sin cobertura GPS.

Escaneados coloreados de alta densidad

La captura de datos de alta densidad garantiza modelos detallados y coloreados 3D , y GX1 añade imágenes de 360° a cada escaneo.

Precisión fiable y reproducible

Emesent GX1 Ofrece una precisión global de entre 5 y 10 mm para capturar detalles de paredes, techos, suelos, instalaciones mecánicas, eléctricas y de fontanería, y sistemas de climatización.

Captura rápida a gran escala

Eficaz para obras complejas o a gran escala, como rascacielos, túneles y plantas industriales. Monta el « GX1 » en un vehículo (se vende por separado) o utiliza el « Hovermap » para cubrir grandes extensiones.

Despliegue versátil

GX1 Se puede montar en una mochila, en una pértiga topográfica, en un vehículo o en un soporte de mano; en Hovermap se ofrecen opciones adicionales para drones, robots y jaulas.

Georreferenciación flexible

Utiliza los sistemas RTK y PPK integrados, o tus propios objetivos y puntos de control, en Aura para reducir el número de visitas al emplazamiento.

Flujo de trabajo operativo

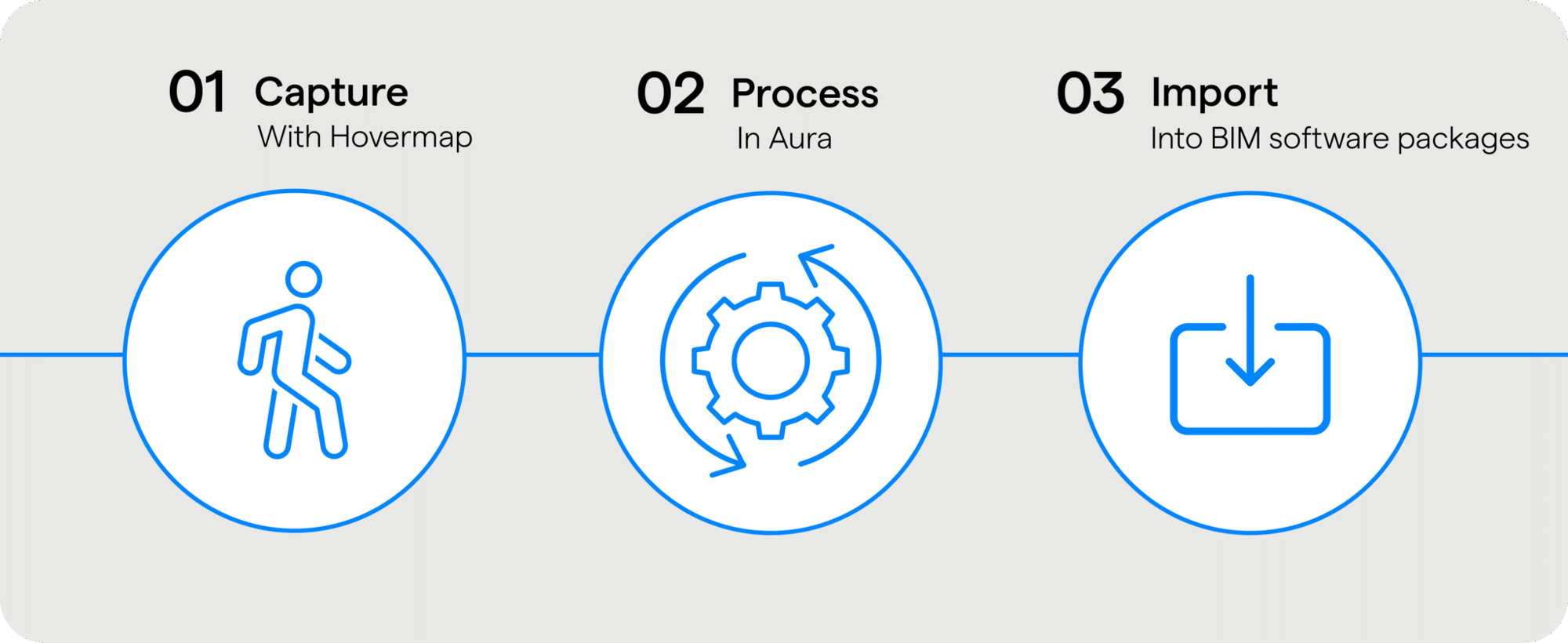

Escaneo a BIM v2 2048 x 840
  1. Escanea con « GX1 » montado en una mochila, un mástil o un soporte para vehículo, o utiliza « Hovermap » en un dron para exteriores y zonas de difícil acceso.
  2. Procesa y georreferencia los datos en Aura utilizando RTK, PPK o marcadores; a continuación, fusiona, depura y prepara los datos.
  3. Importa los datos a programas de BIM como Revit, Bentley o Trimble Business Center y Tekla a través de Trimble Connect.
Estudio de caso
Cómo Sonto redujo los errores sobre el terreno en un 30 % con Emesent GX1
Cuando el 70 % de los resultados de tus escaneos se destinan a proyectos BIM, no hay margen para el error —ni para los retrasos—.

Sonto se unió al programa beta de Emesent GX1 y lo puso a prueba en flujos de trabajo de gran volumen de escaneo a BIM en el sector residencial. ¿El resultado? Una reducción del 30 % en los errores sobre el terreno y mejoras cuantificables en el proceso que sigue su equipo desde el escaneo hasta el producto final.

Cuando la velocidad y la precisión no son negociables, la tecnología adecuada marca la diferencia.

Transforma tu entorno construido con una digitalización a BIM rápida y precisa

GX1 - Mochila - Escaneo a BIM - recortada a 750 píxeles

Despliegue versátil

Opciones de implementación adaptadas a cada emplazamiento. GX1 se puede montar en una mochila, en una pértiga topográfica, en un vehículo o en un dispositivo portátil compatible; Hovermap añade funciones de drones y robots.

Aura20_portátil_1500pxW-v2

Procesamiento ilimitado en las propias instalaciones

Sin cargos por escaneo en el procesamiento de nubes de puntos de Emesent Aura

Informe de precisión PPK en Aura

El mejor de su clase SLAM

Emesent SLAM ofrece una precisión global fiable y repetible de entre 5 y 10 mm, con RTK/PPK integrado para la georreferenciación

gx1

Captura de imágenes en 360

Extrae imágenes de 360° y visualízalas en paralelo con la nube de puntos, resaltando las áreas de interés

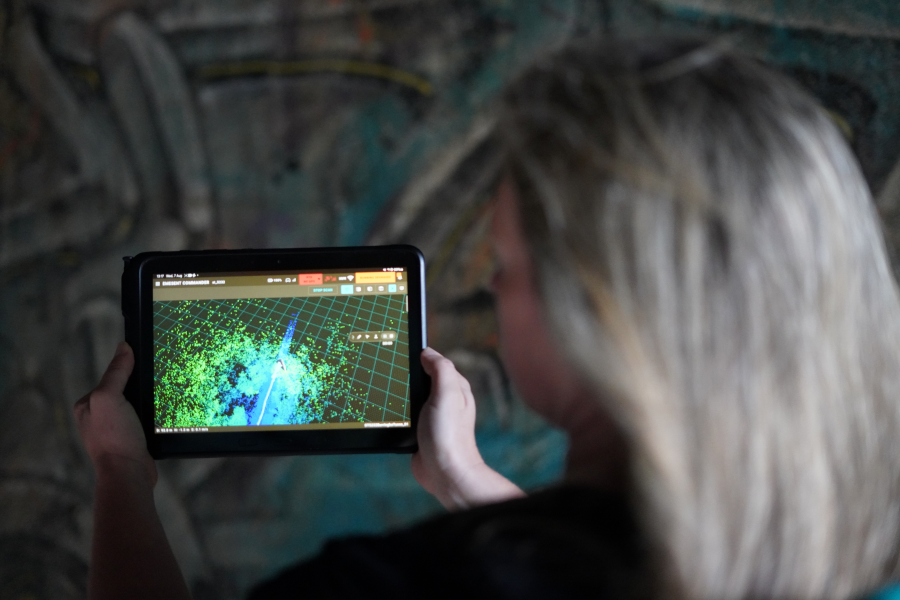

RTK-Precisión-vista-tableta_600pxH

Transmita mientras escanea

Visualización del entorno en tiempo real 3D a través de la aplicación Commander

KholoGardens_banner-cultivo_1500pxW

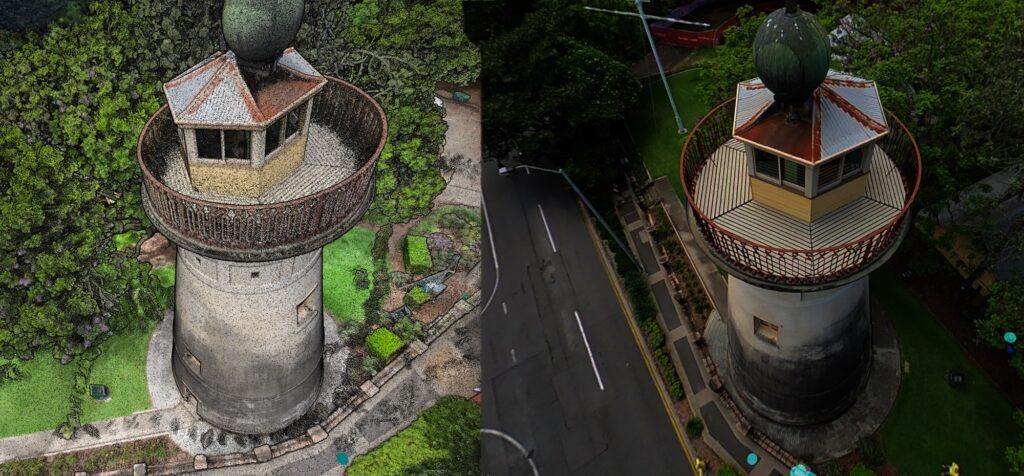

Coloración 360

Añada contexto adicional a sus nubes de puntos, descubriendo información más rica y ayudando a la comprensión de las partes interesadas.

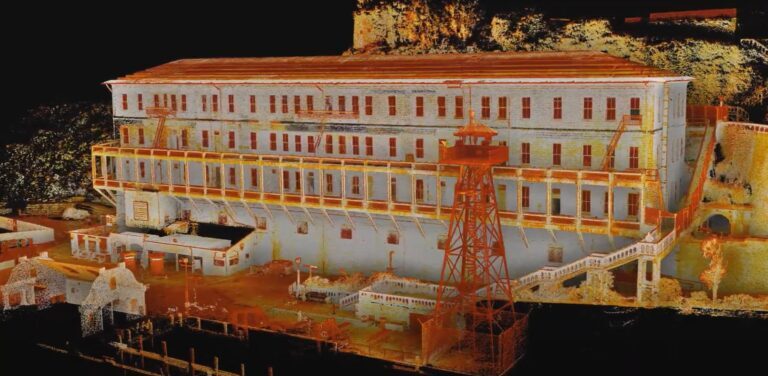

alcatraz-foto-1-768x376

Fusionar varios conjuntos de datos

Capture escaneos en diferentes momentos y zonas y combínelos fácilmente

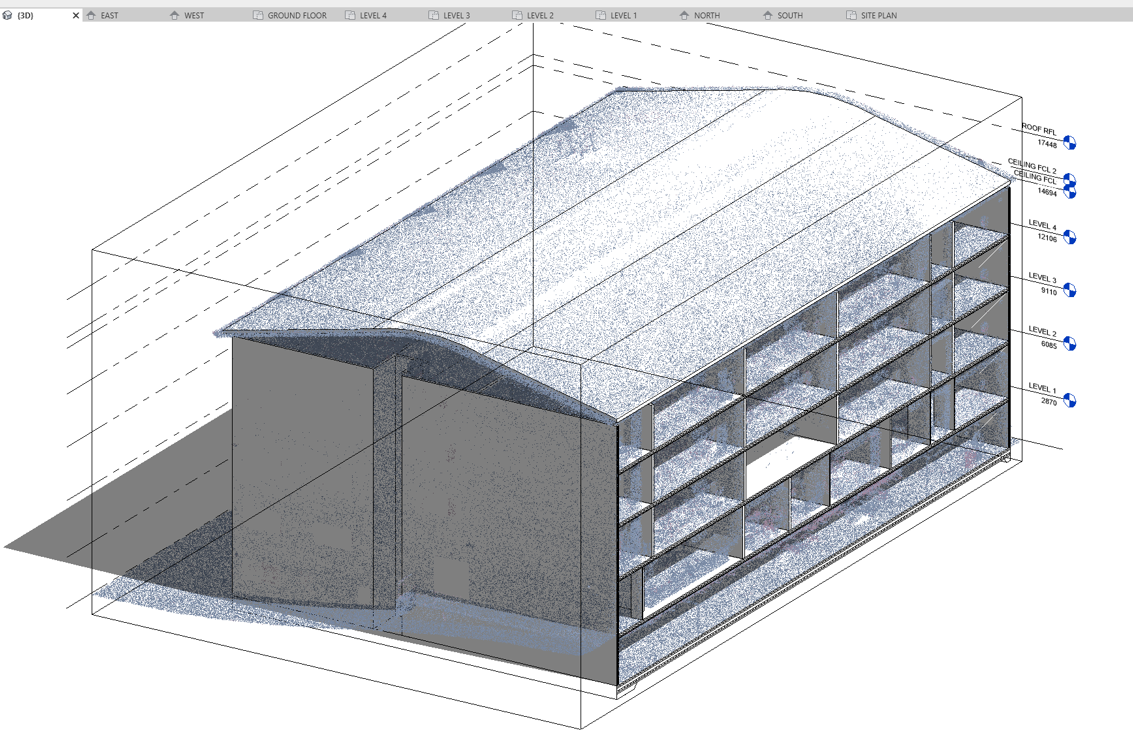

Autodesk-Revit_Universidad pública-2022-recortado

Integración de software

Importa a programas de software BIM como Autodesk Revit, Bentley Systems, Trimble Business Center y Tekla a través de Trimble Connect.

interfaz intuitiva y receptiva

Procesamiento "fijar y olvidar

Con herramientas de limpieza automatizadas que incluyen la eliminación de objetos móviles de su entorno

Testimonio

«El rendimiento y la precisión de los sistemas modernos de cartografía móvil rivalizan ya con los sistemas TLS tradicionales, ofreciendo el equilibrio perfecto entre precisión y rapidez».


«Estamos asistiendo a un impulso increíble en el mercado de Taiwán, donde los flujos de trabajo de «Scan-to-BIM» impulsados por Hovermap ya Hovermap dando resultados, y aún queda mucho potencial sin explotar por descubrir».

Bruce Lin
Lin Trading Taiwán
GX1

Opciones de hardware

GX1 en la mochila 3 - 2000 píxeles
Escaneo móvil «todo en uno»

Emesent GX1

SLAM, RTK y captura de 360° integrados en un único dispositivo, diseñado para realizar capturas de la situación real de forma rápida y con gran precisión. Escanea interiores, sótanos y salas de instalaciones, así como exteriores y terrenos abiertos, y sigue cartografiando con precisión incluso cuando se pierde la señal GPS. Cuatro cámaras de 20 MP capturan panorámicas de 360° que se pueden visualizar junto con tu nube de puntos, y las baterías extraíbles evitan el desorden de cables sobre el terreno.
Poste de medición Mochila Vehículo Dispositivo portátil compatible
Astro con paso subterráneo STX 5.4
Cartografía autónoma versátil

Hovermap

Cartografía autónoma basada en inteligencia artificial para estructuras y espacios a los que otros métodos tienen dificultades para acceder: captura desde drones de fachadas, tejados y estructuras elevadas, además de espacios reducidos y zonas a las que no es seguro acceder. Versatilidad inigualable, con opciones de montaje que incluyen drones, mochilas, vehículos y robots.
Dron Mochila Vehículo Portátil Robot
